ローロフ　スピードハブ　500/14 概要

speedhub cutmodel pic

ローロフ スピードハブ 500/14 は、世界最多14段の内装変速ハブです。
14段でディレイラー式の27段変速の実用レシオをカバーします。

実用レシオ

スピードハブ 500/14は、ディレイラー式の様に、前後どちらを変速するかを考慮する必要がありません。
変速時にクランクを回す必要がなく、グリップシフトを希望の段数まで軽く回すだけで変速可能です。停止時、惰性走行時、高トルク時でも変わらない状態で変速が可能です。

スピードハブ 500/14は、自動車のギアボックスに使われる技術によって作られており、超精密に加工されているため耐久性が非常に高く、定期的なオイル交換以外はメンテナンスフリーです。
小径車からMTBまで、エンド形状、ブレーキタイプ、取り付け方法など、さまざまな組み合わせに細かく対応します。
1998年に発表以来、これまで10万個以上のローロフハブが世界中で愛用されています。

スピードハブは 500/14、そのたぐい稀なる耐久性から、世界中を数千キロ以上ツーリングするバイクにも搭載されています。
世界中のツアラーがローロフ・スピードハブに信頼を寄せています。
日本国内では、特に小径車でレースをされる方やファットバイクのユーザー様にご好評を頂いております。

ローロフ　ファクトリーツアー

内部の様子CADアニメーション
http://www.rohloff.de/en/technology/speedhub/striptease/index.html
段数別のギアの動きのCADアニメーション
http://www.rohloff.de/en/technology/speedhub/gear_steps/index.html
変速のしくみCADアニメーション
http://www.rohloff.de/en/technology/speedhub/shifting_mechanism/index.html



主要諸元

ギア段数 14段
対応アクスル 10mmクイックリリース(CC) /M10固定アクスル(TS) /12ｍｍスルーアクスル（A12）
適合エンド幅 135mm(CC/TS) /142mm(A12) /170mm(CC/TS XL) /177mm(A12 XL) /190mm(CC XXL) /197mm(A12 XXL)
スポーク穴数 32穴 /36穴
フランジ幅 58mm、左右対称
スポーク穴のピッチ円直径（PCD） Ø100mm
スポーク穴径 Ø2.7mm
フランジ厚さ 3.2mm
ブレーキディスク穴 4穴xM8x0.75
重量 1700g (CC) /1800g(CC EX) /1825g(CC DB)
オイル量 最大25ml

内部ギアレシオ (ハブ回転数／スプロケット回転数)
1速　0,279
2速　0,316
3速　0,360
4速　0,409
5速　0,464
6速　0,528
7速　0,600
8速　0,682
9速　0,774
10速　0,881
11速　1,000
12速　1,135
13速　1,292
14速　1,467

カラー：3色
8040-w

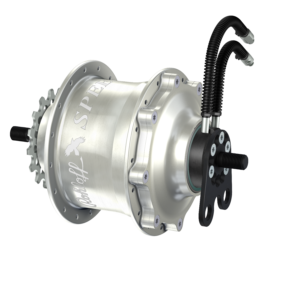

シルバーアルマイト（8040）

8007z

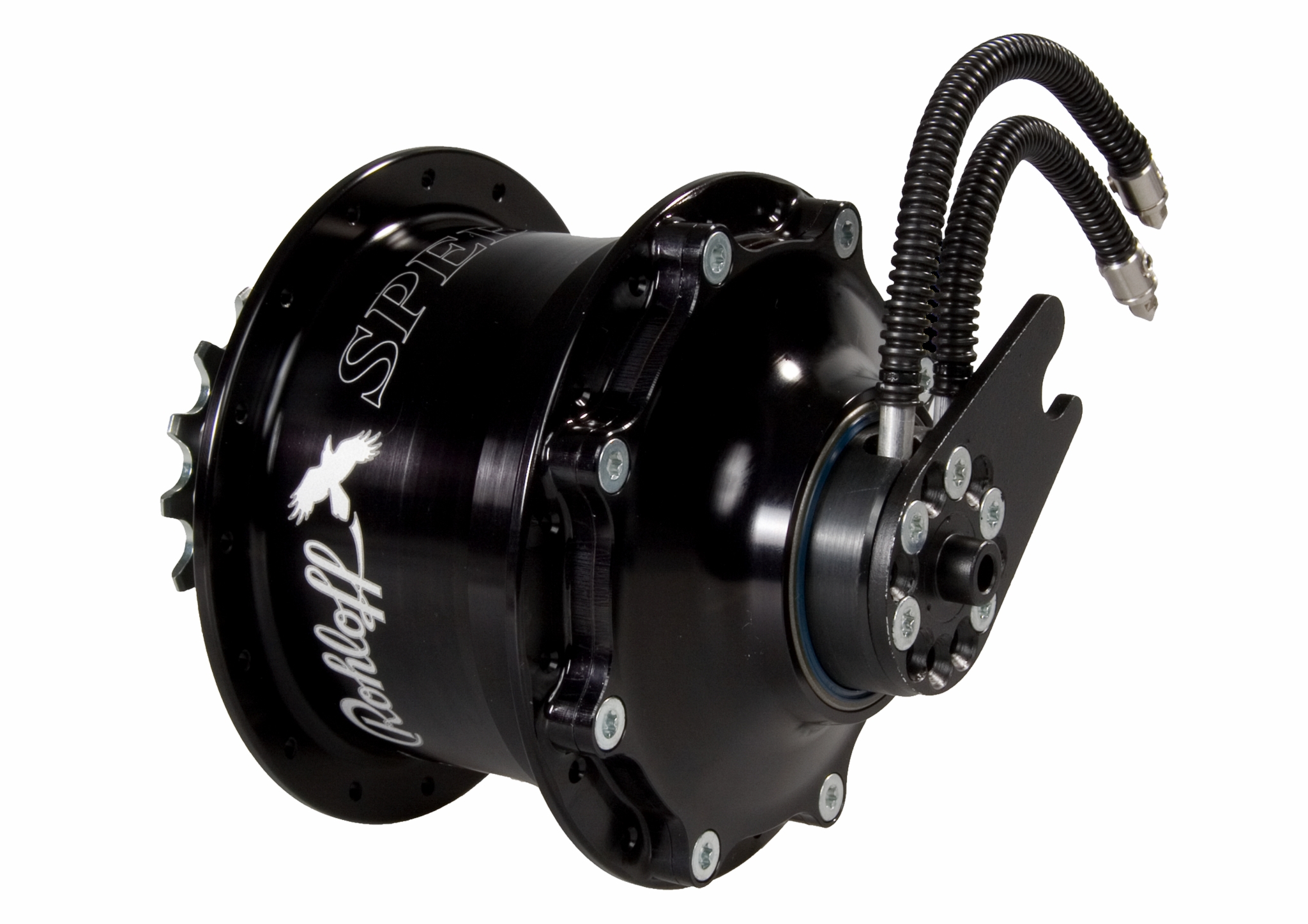

ブラックアルマイト（8007Z）

#8026

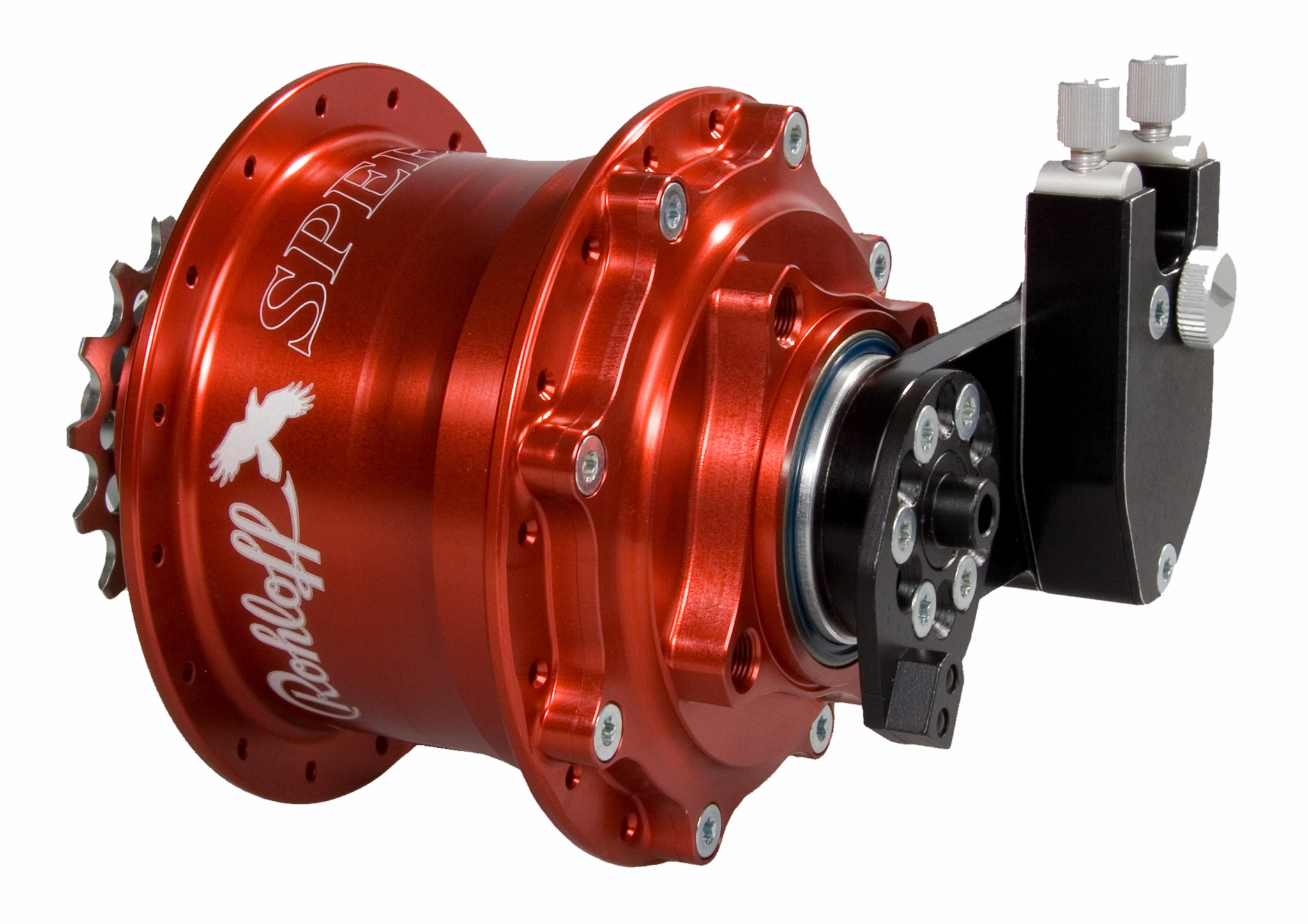

レッドアルマイト（8026）

主な付属品（セットにより異なります）：グリップシフター・シフターケーブル（インナー+アウター）・トルクアーム・トルクアームヘッド・チェーンテンショナー・スモールパーツ一式・オールシーズンオイル・注射器・取扱説明書（英語）



スピードハブの種類と選び方
まず、装着する自転車のアクスルとエンド幅・ブレーキの種類より、適合する機種を選びます。

・10mmクイックリリース（ドロップアウトフレーム）、エンド幅135mm　→

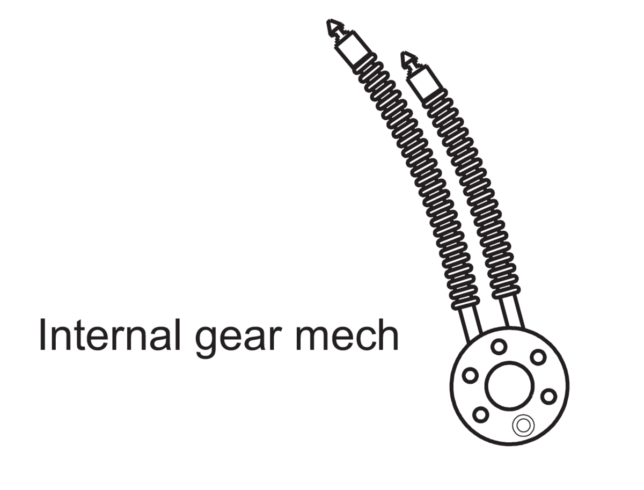

CC：クラシックフレームにマッチする、シンプルな直付けギアメックのタイプ。ホイール脱着時はスプリッタで変速ケーブルを切り離します。

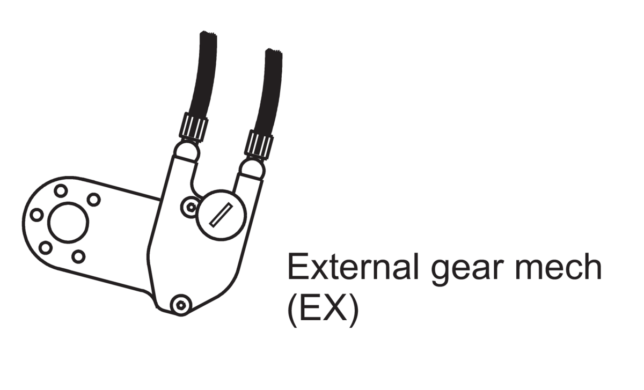

CC EX：ホイールの脱着が容易になる、外付けギアメックのタイプ。

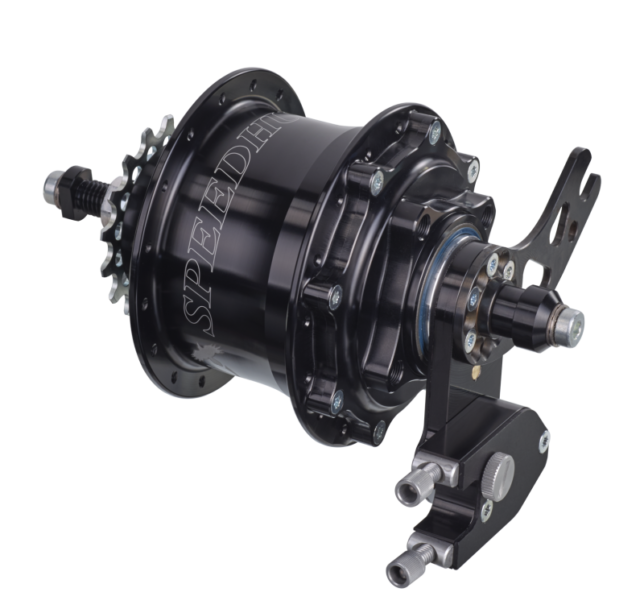

CC DB：ディスクブレーキが使用可能な、ディスクローター台座付きのモデル。ディスク台座付きモデルは全て外付けギアメックになります。ディスクローターは4穴の専用品が必要になります。

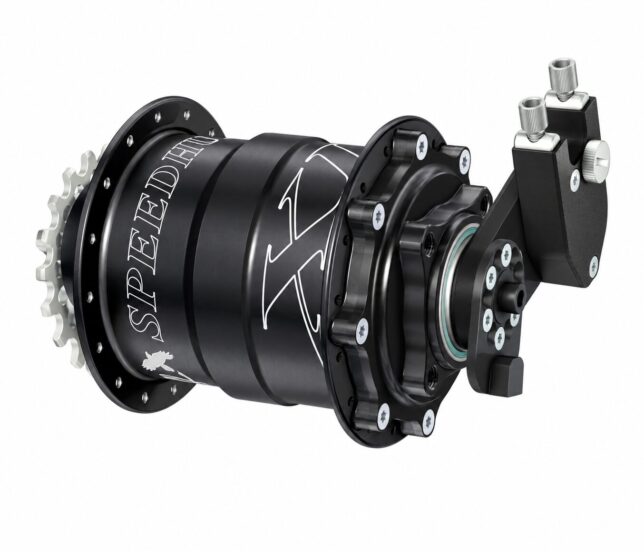

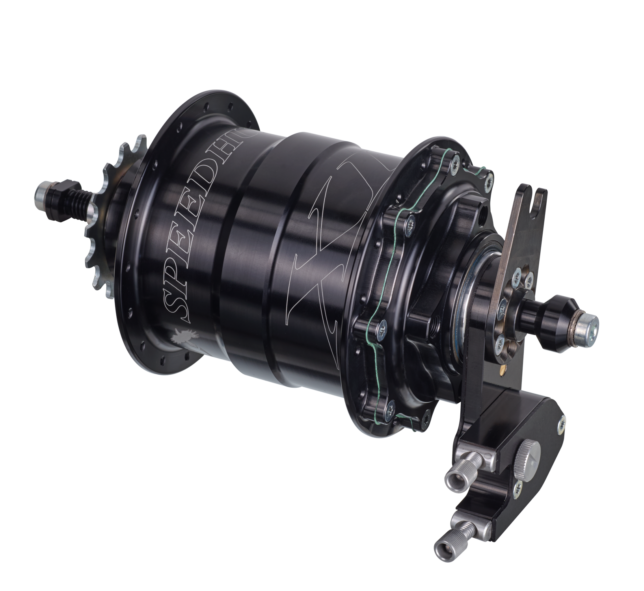

・10mmクイックリリース（ドロップアウトフレーム）、エンド幅170mm　→　CC DB XL

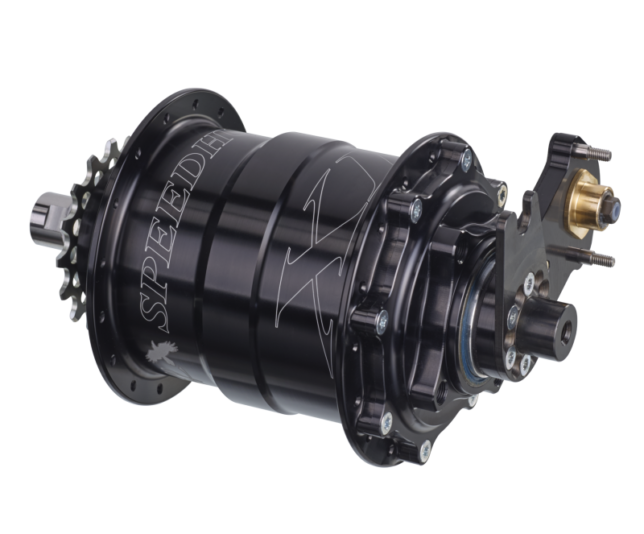

・10mmクイックリリース（ドロップアウトフレーム）、エンド幅190mm　→　CC DB XXL
・M10固定アクスル（チェーン引きエンドのフレーム）、エンド幅135mm　→
TS：クラシックフレームにマッチする、シンプルな直付けギアメックのタイプ。ホイール脱着時はスプリッタで変速ケーブルを切り離します。

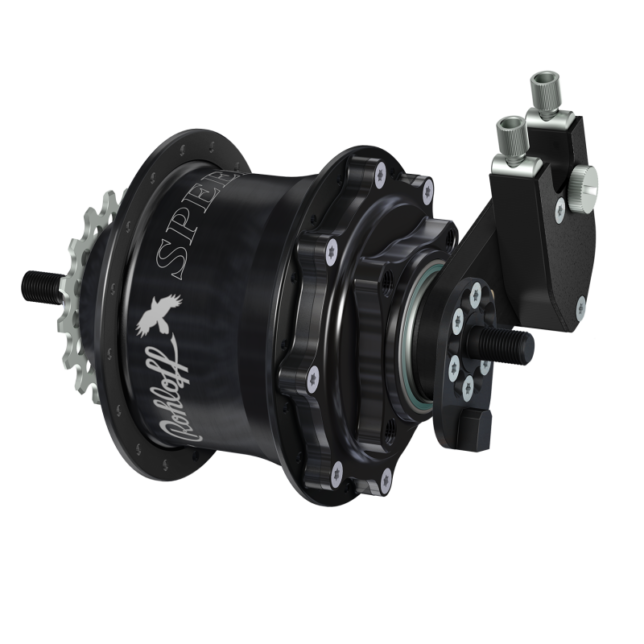

TS EX：ホイールの脱着が容易になる、外付けギアメックのタイプ。
TS DB：ディスクブレーキが使用可能な、ディスクローター台座付きのモデル。ディスク台座付きモデルは全て外付けギアメックになります。ディスクローターは4穴の専用品が必要になります。

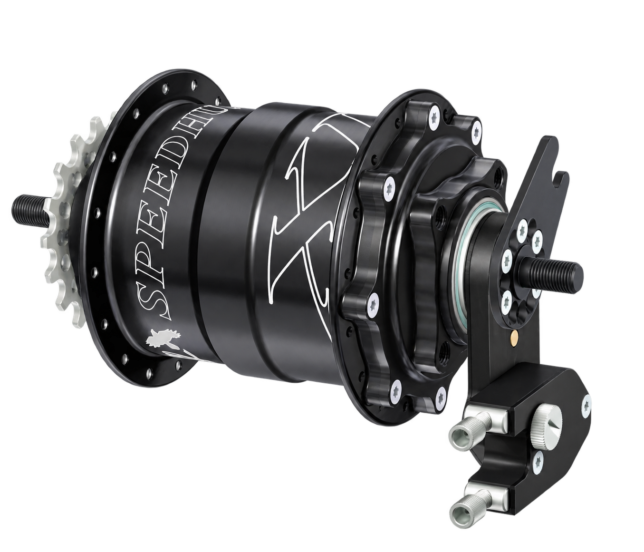

・M10固定アクスル（チェーン引きエンドのフレーム）、エンド幅170mm　→　TS DB XL

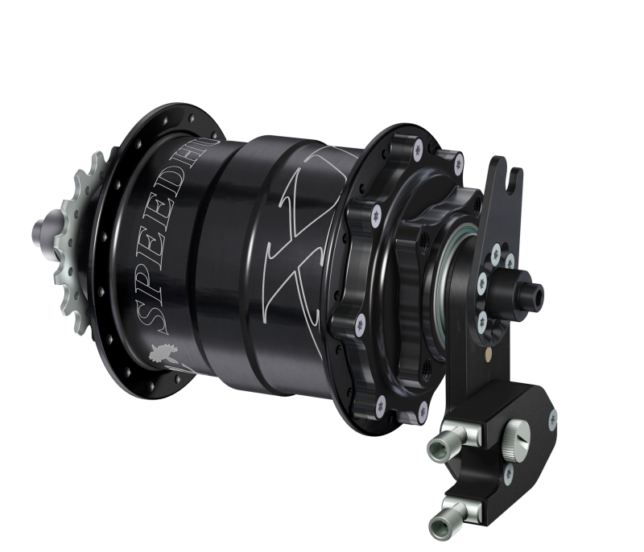

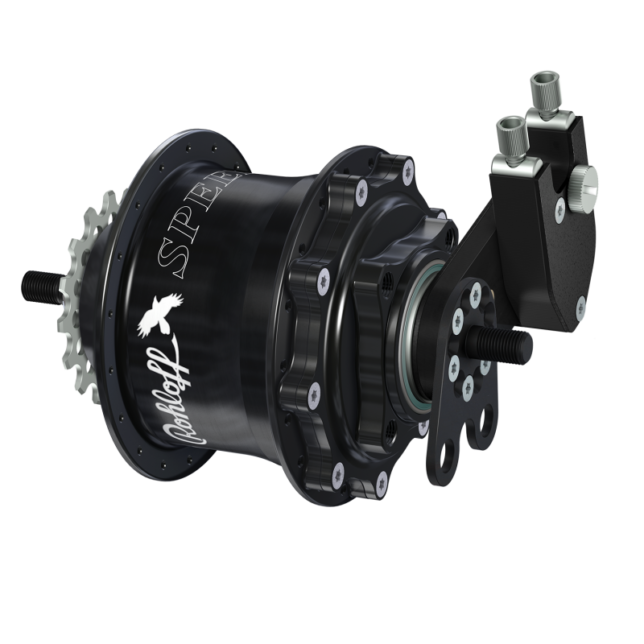

・12mmスルーアクスル、エンド幅142mm　→　A12 DB
・12mmスルーアクスル、エンド幅177mm　→　A12 DB XL
・12mmスルーアクスル、エンド幅197mm　→　A12 DB XXL

ご不明な点ございましたら、フレームエンド部の画像をご準備の上で弊社までお問い合わせ下さい。
